苏州至全机电设备有限公司
公司地址:江苏省苏州市吴中区甪直镇机场路35号
报 价 单 TEL: 0512-67327609 FAX: 0512-67327605
Email: TAOSHAOJUN118@163.com
单位名称： 报价日期：2022年 月 日
联 系 人： 报 价 人：
联系电话： 联系电话：
项次品 名数量单位单价（元）金额（元）备注
1电火花穿孔机 1台标配

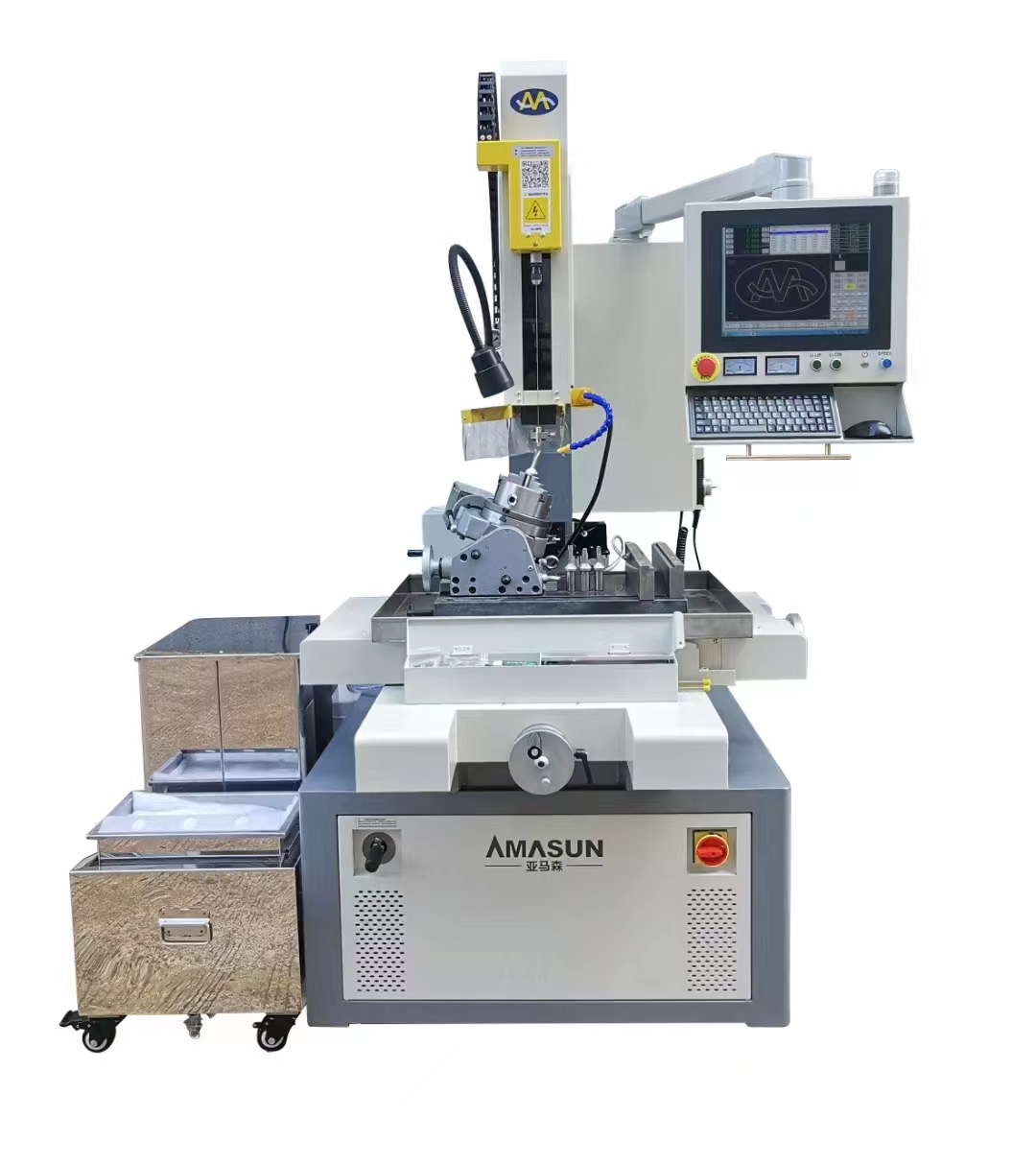

产品参考图片
（具体以实物为准）
报价说明
技术资料
一、技术配置
序号技术名称简要说明
1装夹电极直径（mm）Φ0.3-Φ3.0
2W轴/主轴头行程（mm）250
3Z轴/主轴行程（mm）380
4主轴最大调节速度（mm/min）1500
5旋转头转速（rpm）0-200可调
6工作台尺寸（mm）440*320
7X*Y轴行程（mm）400*300
8导向器与工作台最大距离（mm）300
9最大加工电流（A）30
10输入最大功率（KW）4.0
11电源输入方式（V/HZ）380/50
12数显方式三轴
13加工速度（mm/min）30-60
14工作液供给装置电动泵
15工作液压力（Mpa）8
16最大工作物荷重（kg）380
17主机外形尺寸（W*L*H）1000*1000*2000
18整机重量（kg）650
19X、Y、Z轴配置X、Y、Z轴滚珠丝杆
20Z轴直线导轨
21Z轴电动升降，W轴手动升降
二. 机床主要性能特征
1、 Z轴最大行程380mm，一次可装夹500mm长电极，并且电极管浪费降到了最低（大约100mm），加以超低损耗电路设计，极大提高了电极管的使用效率。
2、Z轴采用细分步进马达（混合伺服），实现了快速升降，整个行程只需10秒左右，大大减少了等待时间，效率大幅度提高。机头行程采用手动升降。
3、 专利旋转头：电机旋转头一体设计，采用钨钢耐磨片及多重防水结构。与夹头采用锥套连接，可保证夹头旋转同心度。
4、自主研发操作系统：一键加工、分中功能、定端面功能、专家数据库、数字采样、自适应伺服跟踪、穿透功能、柔性加工、高速加工、表面防护、关加工自动回工件面。适用Φ0.3以上电极铜管的细孔加工、厚度280mm以内超厚工件加工。
三、出厂装箱单
序号名称规格数量
1电极专用剪刀1把
2双头螺丝刀1把
3内六角板手M3 M4 M5 M6 M81把
4导向器Ф0.5*12*42mm1只
5导向器Ф1.0*12*42mm1只
6电极管Ф0.5*500mm100支
7电极管Ф1.0*500mm100支
8密封圈Ф0-1.0mm20只
9扳手钻夹头4H1套
10净水箱20L1套
11污水桶25L1只
12机床底脚M164只
13平衡条座架280*30*50mm1付
14PC挡水板1付
15使用说明书基础篇+使用篇1份
