精密平面磨床
PCA-3060AHR
技
术
规
格
书

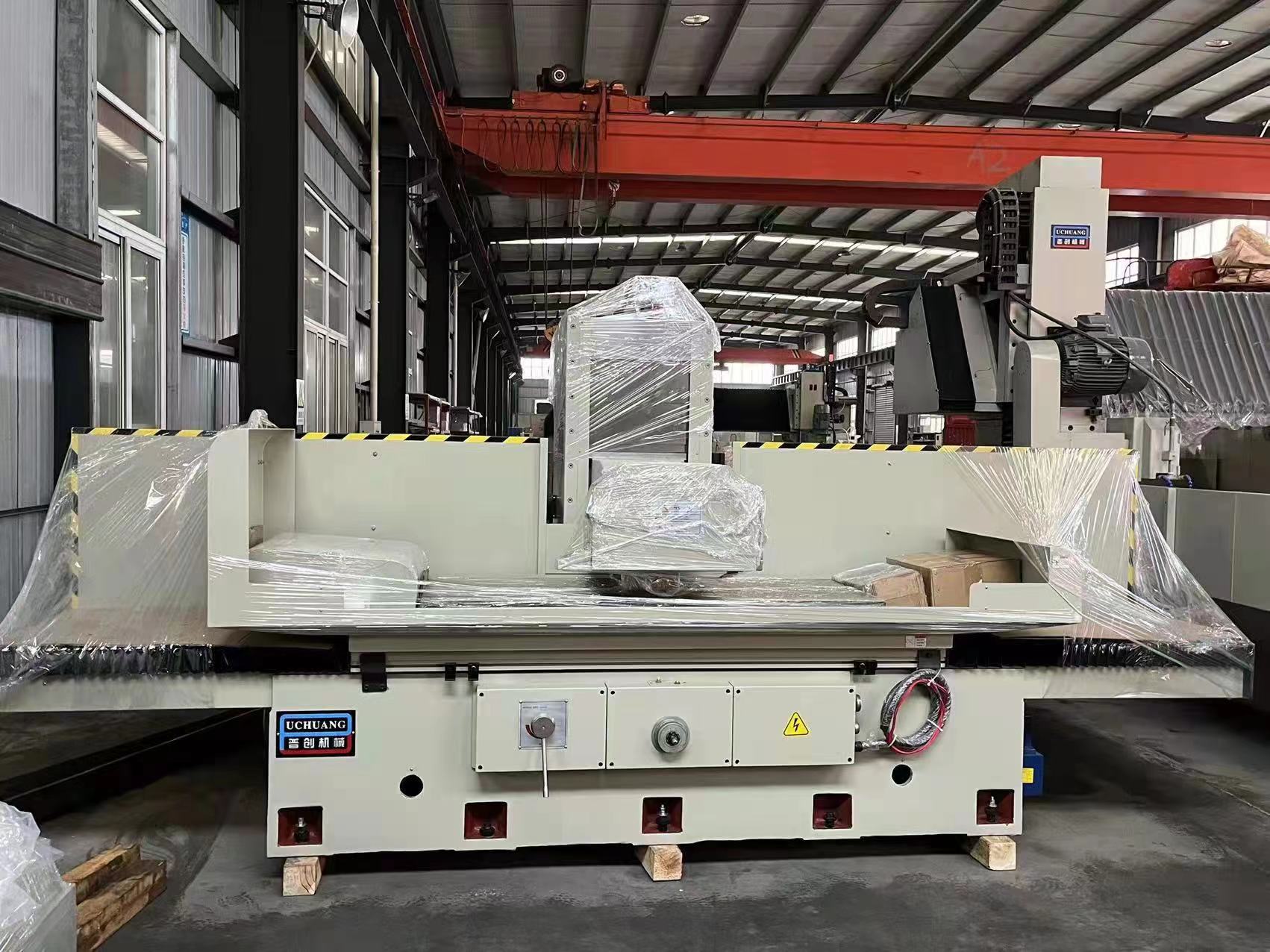

PCA-3060AHR精密平面磨床
（※图片及参数表仅供参考，一切以实物为准）
一、机床特点：
1.机床主要铸件采用高级铸铁制造，经退火处理及震动时效处理，去除铸件内应力，铸件稳定性大大提高，不易变形；
2.为提高工作效率，本公司机床用料厚实、机身稳重，满足重切削和精磨对机器刚性的需求；
3.导轨均贴高级耐磨胶，经精密铲花，确保精度持久；
4.主轴臂端摆度0.003mm;
5.采用精密滚珠丝杆，更轻便、更精准、更耐用；
6.液压系统主要元件均为自主设计，低振动、低噪音；
7.合理的电缆管路设计，百折不挠；
8.润滑油路开机自检，故障报警，采用自动循环，配装压力传感器，确保导轨不缺油。
二、技术参数
参数表 规格parameter单位PCA-3060
能力 工作台工作面积（x*y）mm300*600
左右最大移动量（x）mm720
前后最大移动量（Y）mm360
工作台面至主轴中心最大距离mm520
工作台最大承受重量kg600
工作台工作台T型槽mm×N14*1
工作台速度m/min5-25
前后结构前后手轮进刀(1格/1圈)mm0.02/5
前后自动进给mm0.1-8
前后快速移动（50HZ/60HZ） mm/min990/1190
砂轮
砂轮尺寸mm350*40*127
砂轮转速（50HZ/60HZ） R.P.M1450/1740
上下结构上下手轮进刀(1格/1圈)mm0.005/1
上下快速移动速度 mm/min230
马达主轴马达HXP5*4
上下驱动马达W150
油压马达HXP2*6
冲水马达 W90
前后驱动马达W80
尺寸机床外形尺寸（长×宽×高）mm2000×1900×1810
重量（约）kg≈2200
三、标准配置
1. 电磁吸盘300*600mm 一台
2. 冷却水箱 一套
3. 法兰盘/法兰扳手 一套
4. 水平调整螺丝及脚垫 一套
5. 液压系统(不含液压油) 一台
6. 普通砂轮350*40*127mm（46#） 一个
7. 砂轮拆卸螺杆/修刀笔座/修刀笔 一套
8. 可调式磁盘控制器 一台
9. 砂轮平衡架/平衡棒 一套
10. 上下快速功能 一套
11. 工具箱/标准工具/使用说明书 一套
四：安装、调试、验收、培训及售后服务
1.安装、调试
1．请预先安装好三相380V，50Hz电源。
2．设备到厂后会同我司代表开箱检验，如果发现损坏或短少，请立即通知我司。
3．到货后请贵公司先进行机械定位、水平粗调整等工作，后续安装精调及培训，请贵公司最少提前2天通知我公司派人视频指导安装。
4．请贵公司协助我公司安装调试人员
5．请贵公司指定机台的操作人员和维护人员，并指派专门人员协助我司进行机床的安装调试。
6．机械验收完成后，贵公司需即时在送货单上签字，一式二份，双方各保管一份。
2.验收
1．安装验收工作，原则上定为1-2个工作日，在此之前由买方按安装调试事项做好安调准备工作。
2．外观检验：买卖双方人员进行外观目测检视，工具及配件依合同及附件清点验收。
3．性能、功能验收：依据双方所确认机械及控制器之供货范围进行验收。
4．机械精度验收：依卖方提供随机出厂精度检验记录表为验收之依据，几何精度检验程序及测定方法按标准进行。以精度检验表中的检验项目为验收依据。
5．在买方工厂安装调试完毕后进行最终验收。
3.技术培训
用户工厂内培训：机床安装调试过程中，由我司服务人员对用户进行操作及保养方面的培训。
4．培训内容：
序号项目培训内容
1操作开机、关机步骤；操作面板按键功能介绍；加工程序的开始、中断、结束的操作讲解；机床操作注意事项介绍；操作练习。
2保养机械结构介绍；电路结构介绍；日常维护要点介绍；一般故障诊断方法介绍；一般故障排除方法介绍；保养练习。
5.品质担保与售后服务
1. 产品质保期贰年，质保期乙方免费上门维修，如因天灾或者外力破坏，自行改装使用不当而导致机台损坏则另收费用；质保期后，乙方仍负责维修，但需收取相关材料费和人员服务费用。
2.
