封头压鼓机 大型容器封头成型机图1封头压鼓机 大型容器封头成型机图2封头压鼓机 大型容器封头成型机图3封头压鼓机 大型容器封头成型机图4封头压鼓机 大型容器封头成型机图5封头压鼓机 大型容器封头成型机图6封头压鼓机 大型容器封头成型机图7

封头压鼓机 大型容器封头成型机

2022-06-06 16:43436
价格:¥1700000.00/台
最大加工直径:5000mm
板 厚:碳钢30mm
工 件 形 状:圆形
起订:1台
供应:100台
发货:80天内
立即购买

设备概述

1.1  设备型号及名称

型号:        YGJ-5000

设备标准名称:压鼓机

设备制造厂:  山东水泊焊割设备制造有限公司

1.2  规格及主要技术参数

(1)最大加工直径: 5000mm

(2)        厚: 碳钢30mm含压鼓模型一套,别的模具需单独采购

(3)    状: 圆形

(4) 设备运行环境

1.输入电源:380V±5%\50HZ±1(根据客户要求)

2.环境温度:0℃-40℃

3.在40℃时:相对湿度50%;在20℃时:相对湿度85%

4.海拔高度:1000 米

使用场合应无严重影响焊机使用的气体、蒸汽、化学性沉积、尘垢、霉菌及其他易

燃物和腐蚀性物质,且不允许剧烈震动和颠簸。设备应放置在干燥通风处,并防止阳光

直射和雨淋。

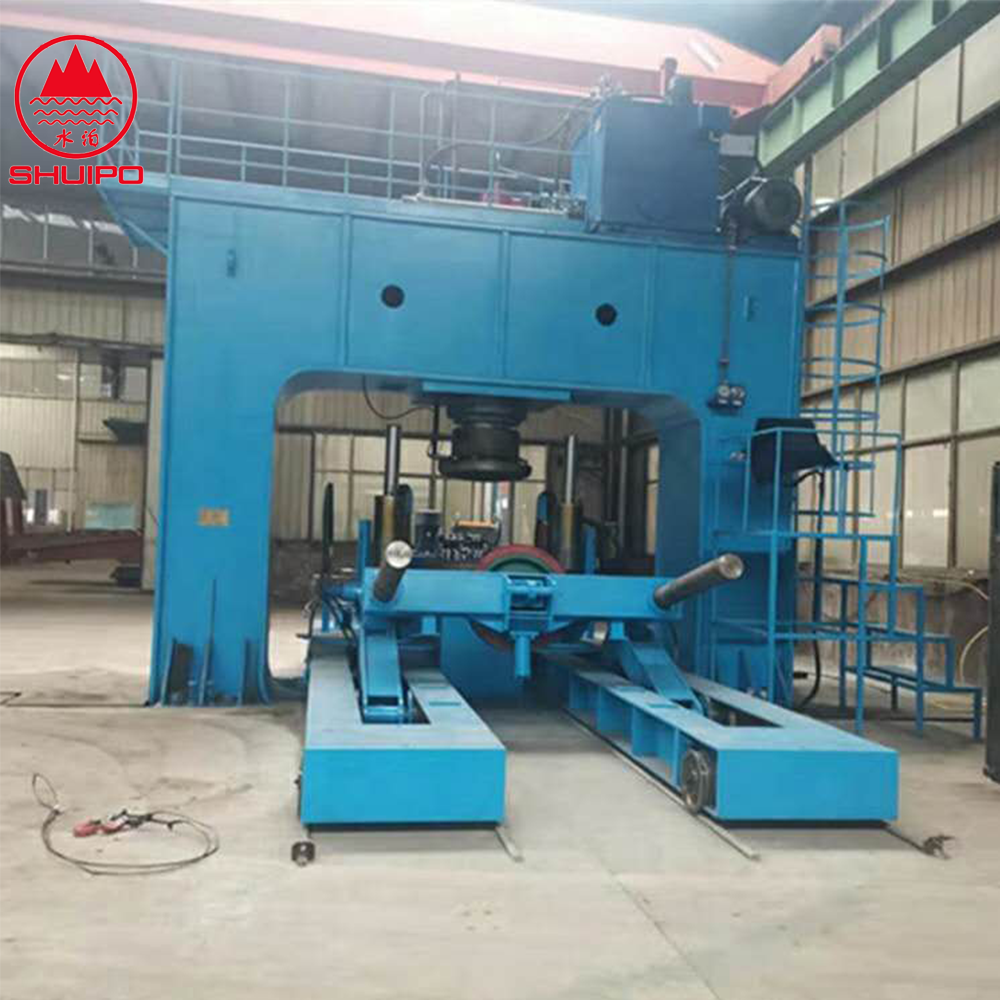

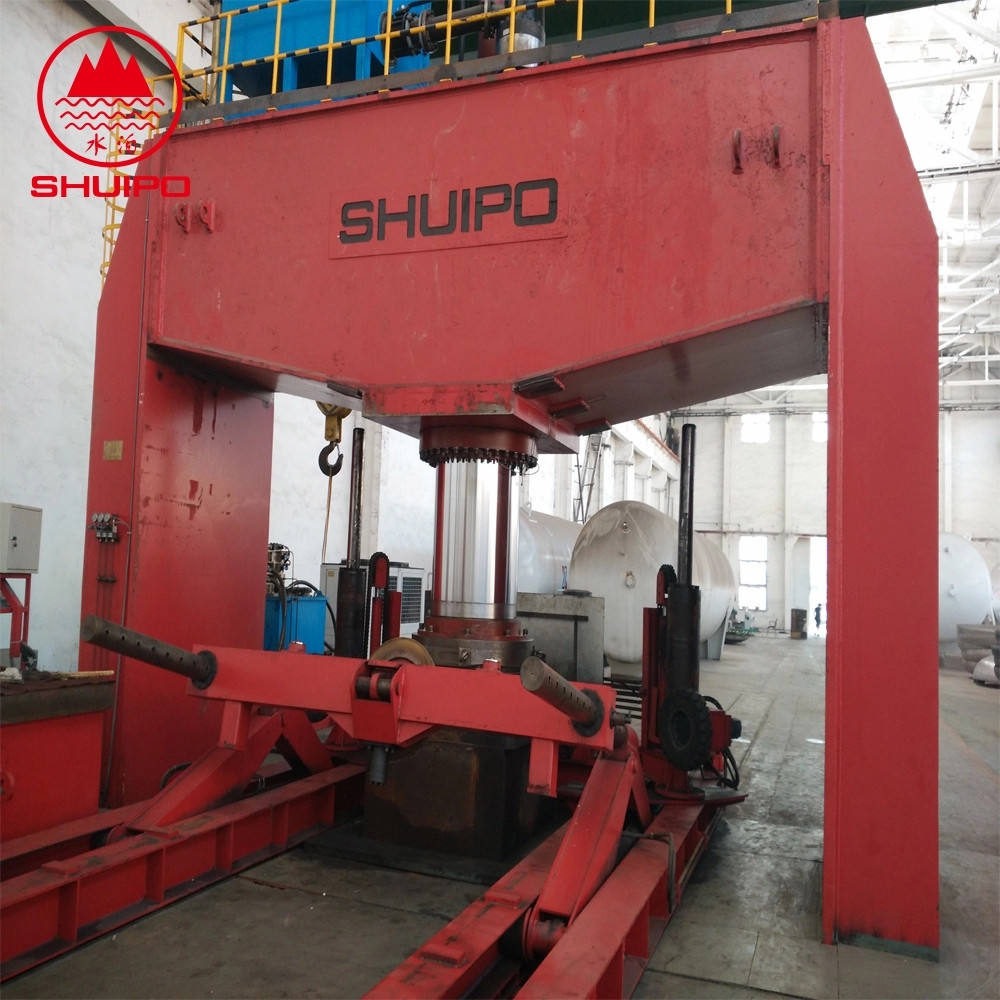

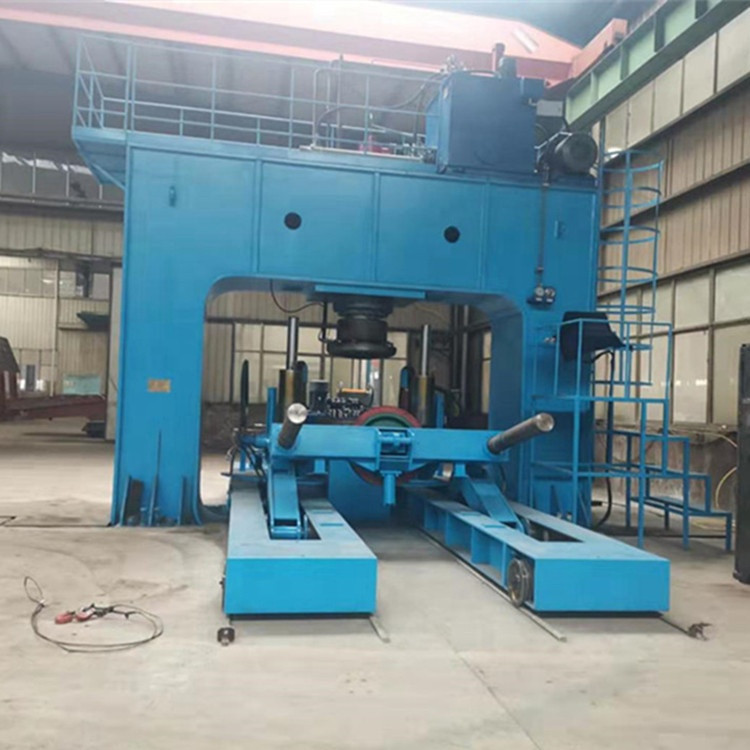

整体结构说明

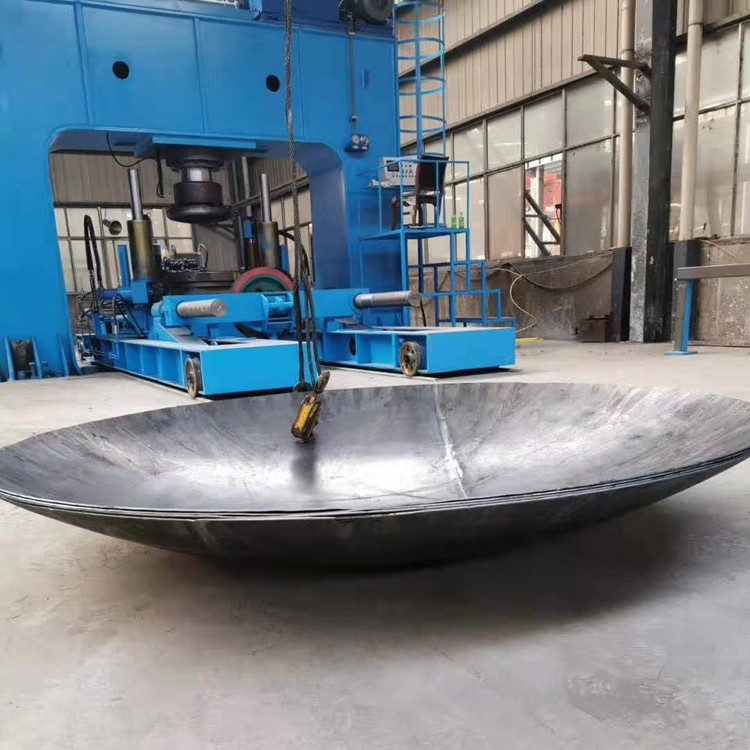

压鼓机是无胎旋压封头的第一步,下料后的板料经压鼓机在凸、凹模之间多次压制后,成为圆凹形的封头坯料。

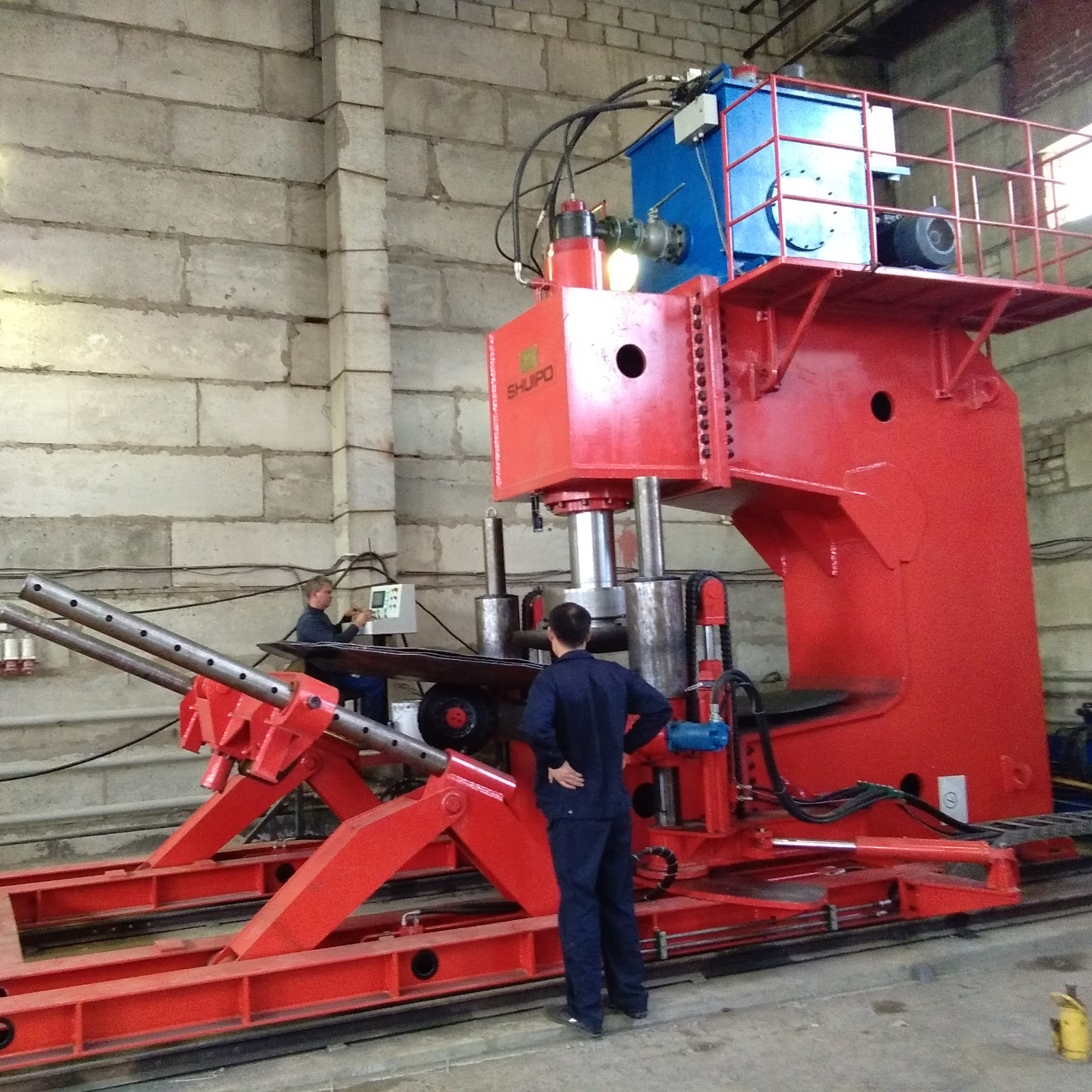

压鼓机械手安装在压鼓机框架内,压鼓时由机械手来完成坏料的平移、旋转、倾料等动作。实现压鼓工艺的各种要求。

该设备由机架、压型模具、液压系统、自动托料装置、电器系统等几部分组成。

该设备机架等由低合金钢焊接而成,既有效的降低了自重又提高了设备的刚度。关键部位焊接后均由数控龙门加工中心加工,保证设备精度。机架上方放置液压站及平台,侧面安装爬梯,方便维修人员进行检修。液压系统采用油泵供油,油泵最高压力可达31.5MPa,保证压鼓时油缸的推力。

本设备是我公司生产的针对封头成型设计的专用设备,具有定位可靠,操作简单,方便灵活等优点,既减少了繁重的体力劳动,又提高了工作效率,是封头成型理想的工艺装备。

本设备采用高强度钢焊接而成,通过退火后加工而成,强度高,刚性好。

两侧立柱添加工具箱,工具箱尺寸以立柱实际尺寸设计。

技术参数

序号

项目

技术参数

1

加工范围

5000mm

2

板厚

不锈钢:15㎜、碳钢30㎜含压鼓模具

3

最大压鼓高度

设计高度为900mm(以实际需求设计)

4

工件形状

圆形

5

最大压力

500T

6

工件材质

不锈钢

7

电源电压

AC380V  50HZ

8

加压油泵公称压力最大

25 MPa

9

辅助系统压力最大

16MPa

10

推荐用油

46#抗磨液压油
