1 基本配置

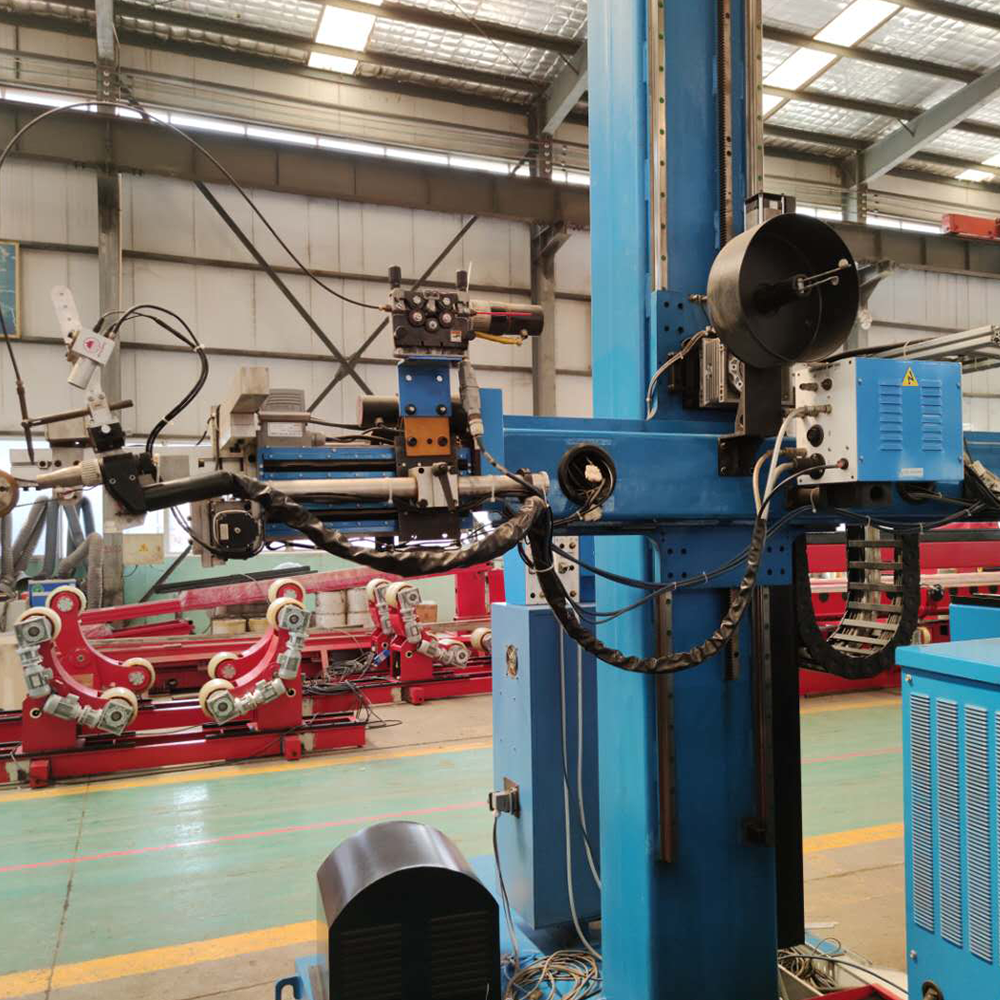

1.十字操作机

序号	类别	参数值	备注
1	最大焊接直径	2490mm
2	最小焊接直径	500mm
3	焊接材料	碳钢
4	焊接厚度	4mm-6mm
5	横臂伸缩有效行程	3000mm
6	横臂伸缩速度	110-1100mm/min	无极变频调速
7	横臂升降有效行程	3000mm
8	横臂升降速度	1000mm/min
9	行走导轨	普通道轨	道轨客户自备
10	焊缝跟踪方式	指示跟踪
11	焊接方式	MAG焊	外环缝
焊接机头
1	水平调节	±60mm
2	垂直调节	±60mm
选配
1	立柱旋转	±180° 手动	是□√





2.滚轮架



详细方案请参照《自调滚轮架》。

2 焊接工艺

1.工艺要求：工件内环缝需先焊接完毕。焊缝区域不得有影响焊接质量的毛刺、焊点、油污、绣等因素，接口间隙应均匀，不得有错边、齿边等缺陷。工件对接间隙必须小于1mm。

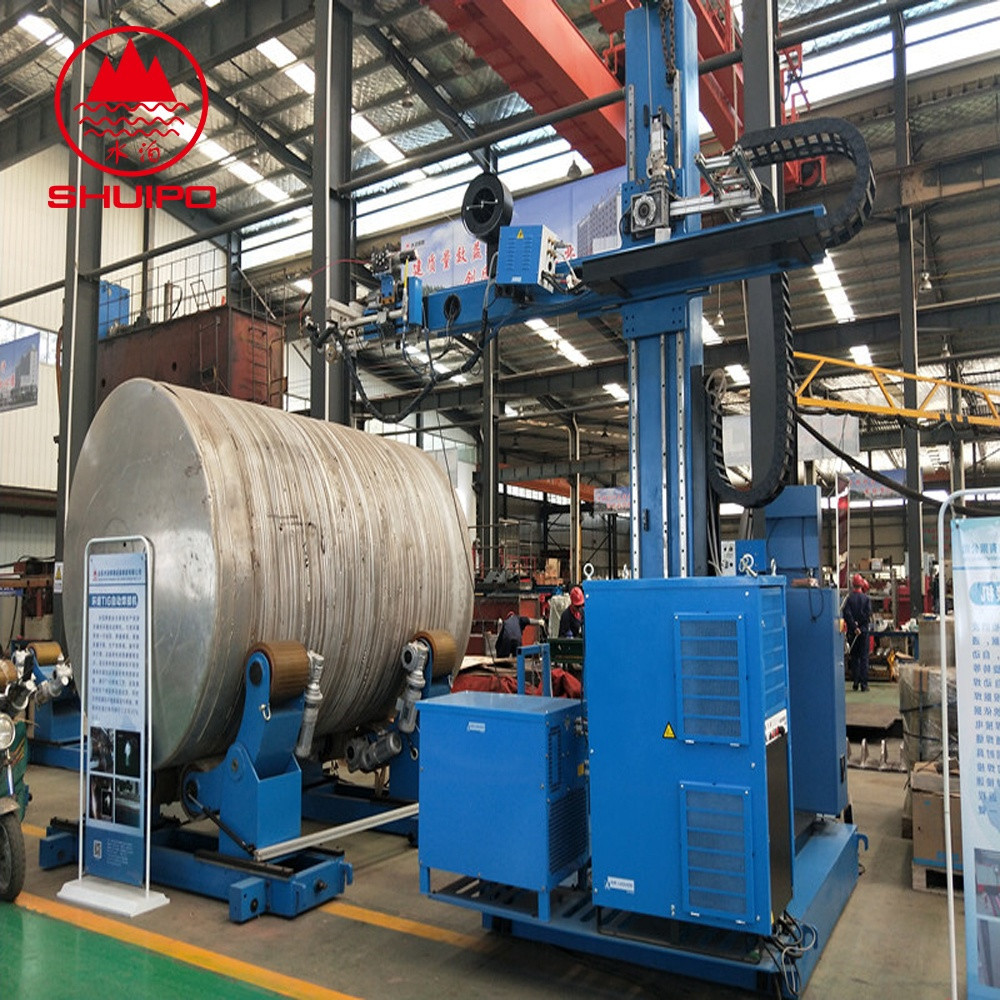

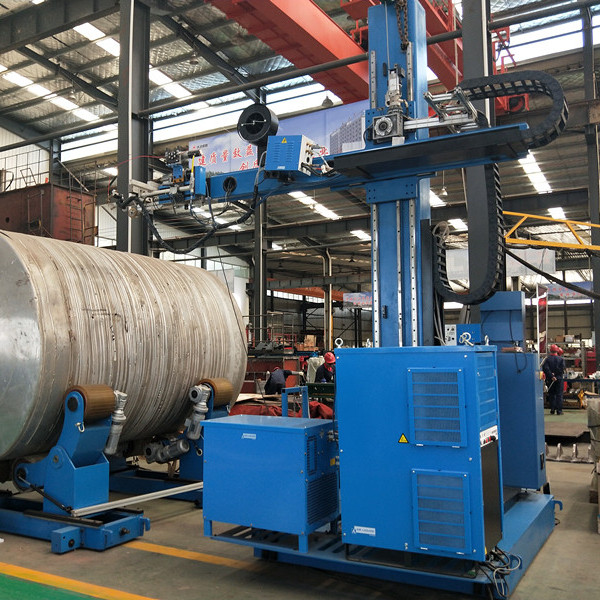

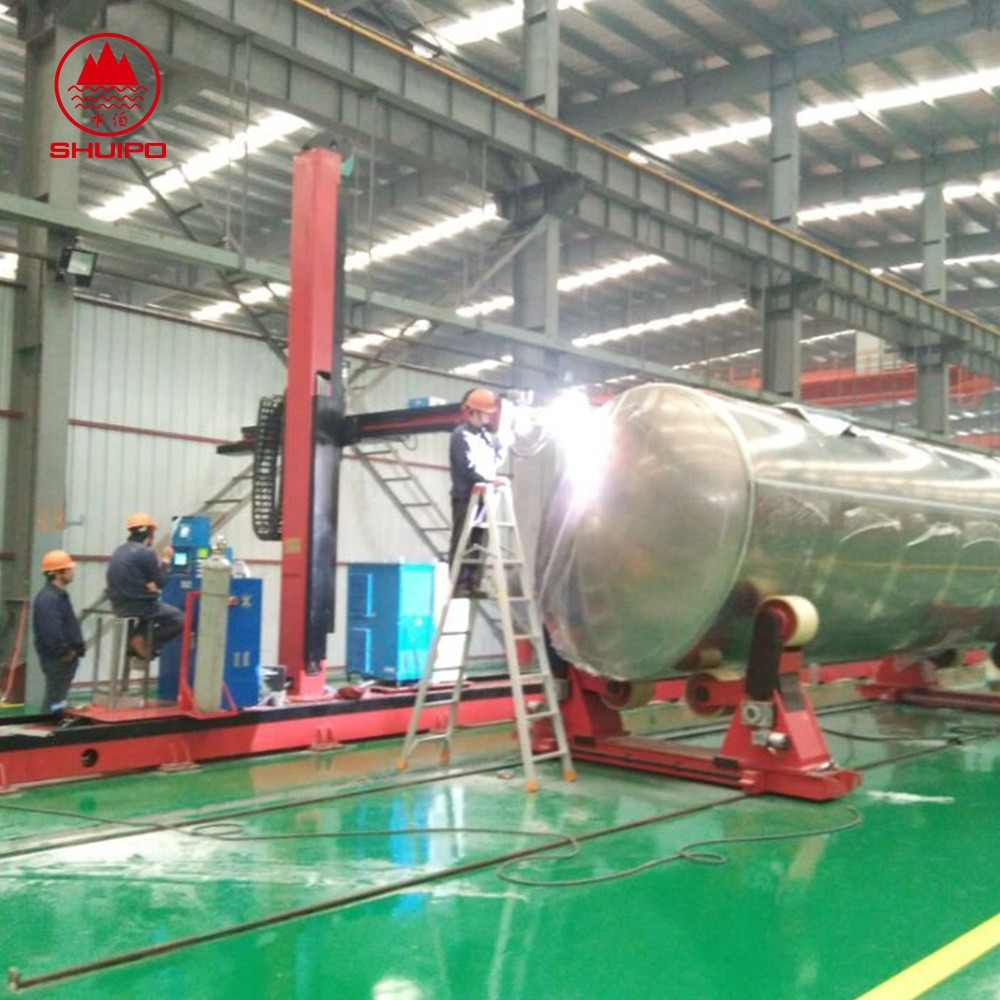

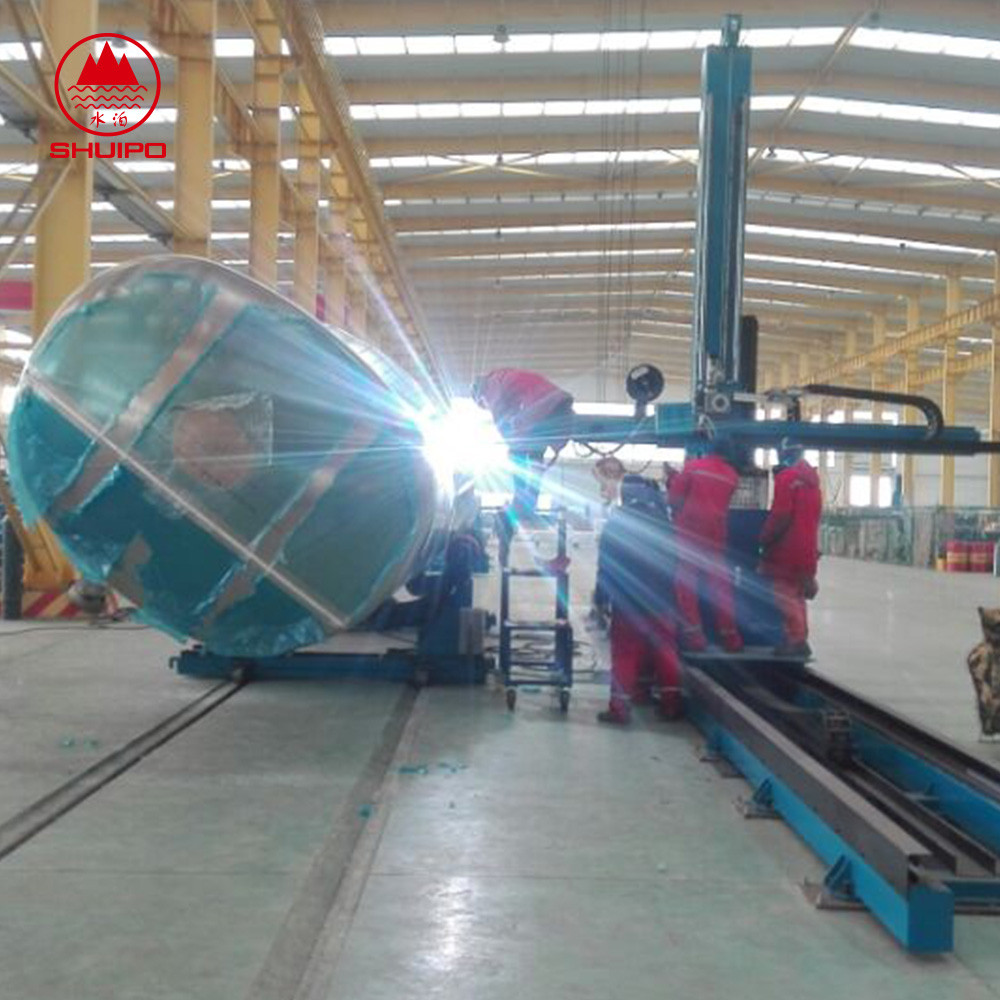

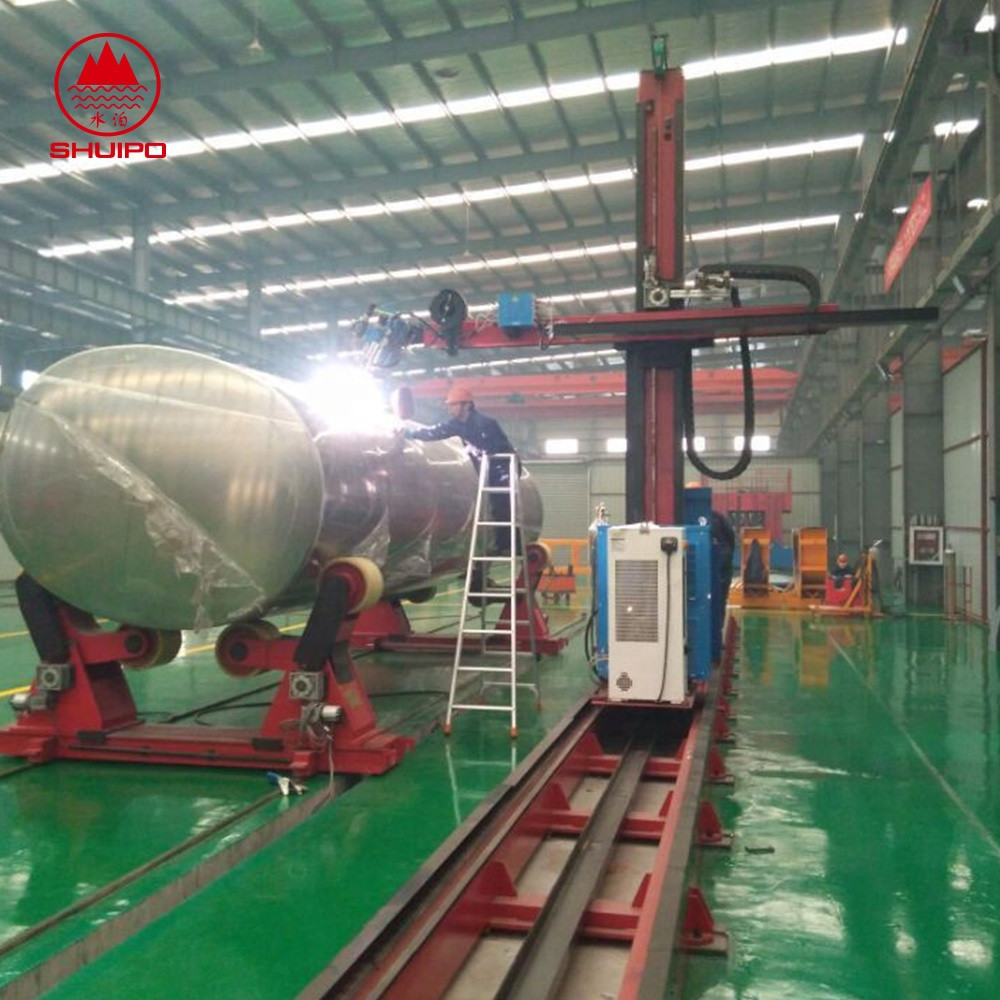

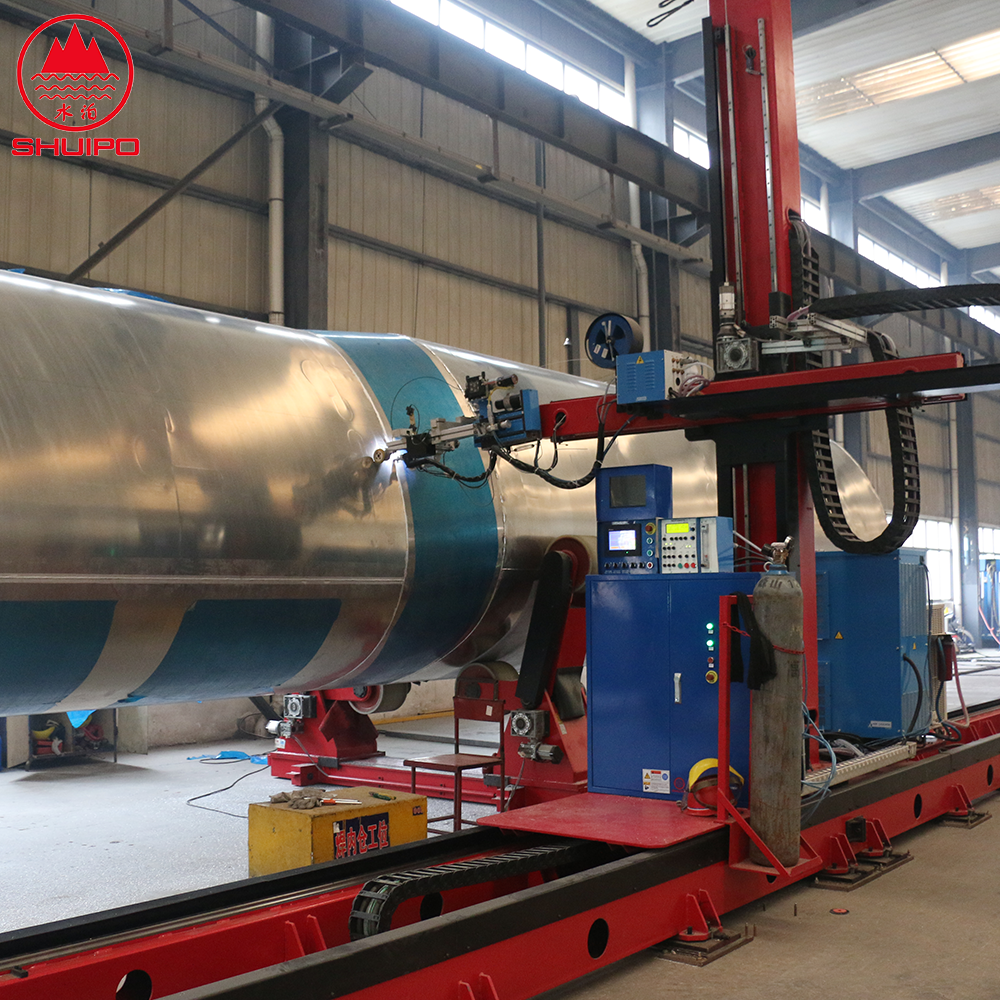

2.焊接位置：搅拌罐体对接外环缝。



注：焊接速度根据不同的焊接工艺会呈现不同的焊接速度；焊缝是否能够完全合格与焊机工艺、操作熟练程度、板材等有很大关系本公司不做相应的承诺



3 设备配置:

                                    注：表中数据仅供参考

序号	名   称	规格型号	数量	产   地
1	焊接主机		1套	水泊焊割
2	焊接电源	PHOENIX 451 MAG脉冲数字化焊接电源	1套	德国EWM
3	悬挂式焊接机头	MZ9	1套	水泊焊割
4	继电器		全套	欧姆龙
5	接触器		全套	施耐德/西门子
6	按钮开关		全套	施耐德/西门子
7	PLC		1套	三菱/台达/西门子
8	蜗轮减速机		2台	晨潮配套
9	链轮、链条		2套	东华
10	电气控制系统		1套	水泊焊割



4 设备能源及环境要求

1、电源：AC380V/50HZ；

2、相对湿度：≤70%；

3、温度：-10℃—40℃。

4、电网电压波动范围：小于±5%（当电网频率为额定值时）

5、电网频率波动范围：0～±1%  （当电网电压为额定值时）

6、设备应远离剧烈震动和颠簸的场合，并防止雨淋。

5 易损件、备品备件清单

卖方提供的备品备件清单为准

序号	品名	数量	备注
1	导电嘴（1.2mm）	8只

6 商务条款

序号	项目	具体要求
1	包装	整机简单包装，包装不回收
2	安装	供方负责指导安装
3	培训	免费培训
