最大直径:2700mm
工件最大长度:8000mm
外形尺寸（长、宽、高）:19500mm×8300mm×6100mm
发货:3天内
一、 设备概述
设备型号及名称
设备型号： GCX-2700型（等截面、4组动臂）
设备标准名称：异形罐体成型机
设备制造厂： 山东水泊焊割设备制造有限公司
规格及主要技术参数
（1）工件材质：碳钢、不锈钢、铝合金
（2）板 厚：3mm-8mm
（3）最大直径：2700 mm
（4）最小直径：1200 mm
设备运行环境
本系统充许使用的工作条件及环境为：
1.输入电源：380V±5%\50HZ
2.环境温度：0-40℃
3.在40℃时：相对湿度≤50%；在20℃时：相对湿度≤85%
4.海拔高度：≤1000 米
使用场合应无严重影响焊机使用的气体、蒸汽、化学性沉积、尘垢、霉菌及其他易
燃物和腐蚀性物质，且不允许剧烈震动和颠簸。设备应放置在干燥通风处，并防止阳光
直接照射和雨淋。
整体结构说明
异形罐体成型机是山东水泊焊割设备制造有限公司积累了多年工艺和设备调试技术的基础上自行开发、研制的一款专用设备，打破了传统的罐体制作模式。采用先进的PLC可编程控制技术、微电子技术，使罐体卷轧后一次成型，其外形美观、生产效率高、操作简单方便、容易掌握设备特性等优点 。不仅提高了效率而且确保了批量生产过程中稳定的质量还改善了操作环境。可用于自动生产线和其他设备一起使用。

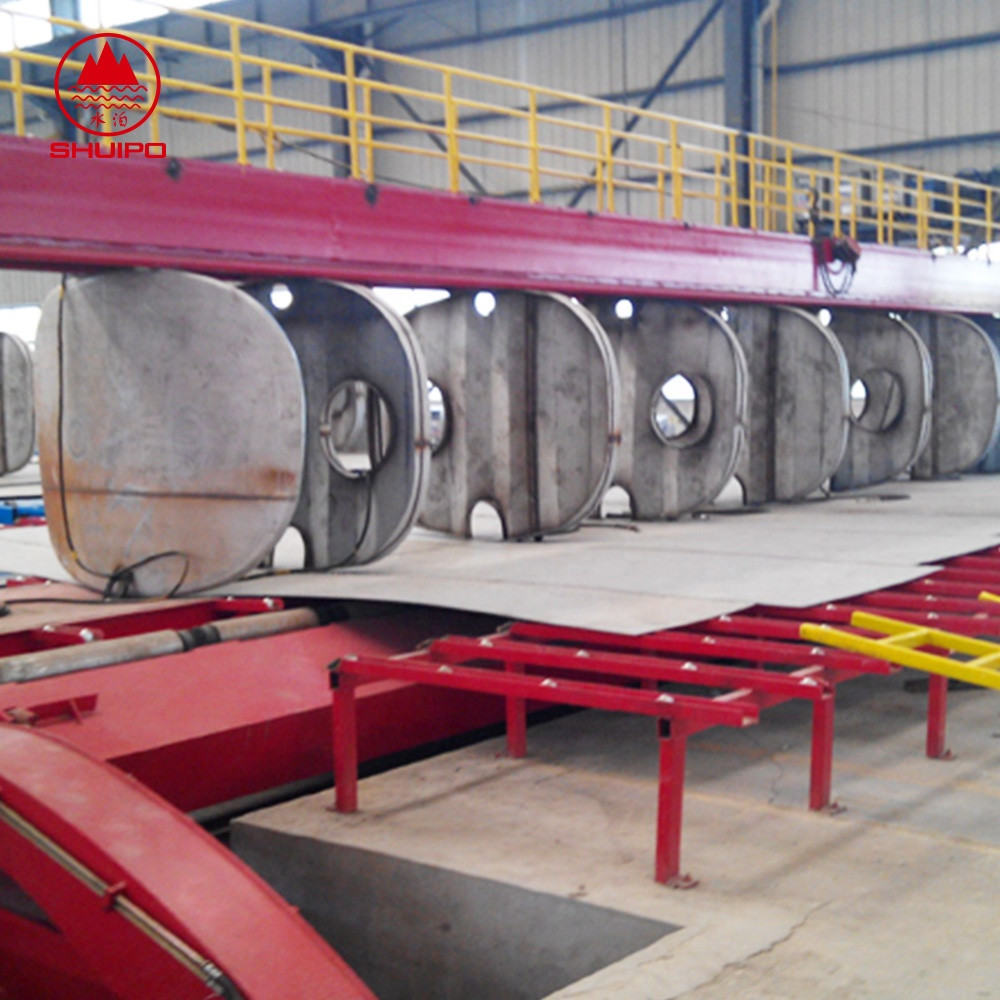

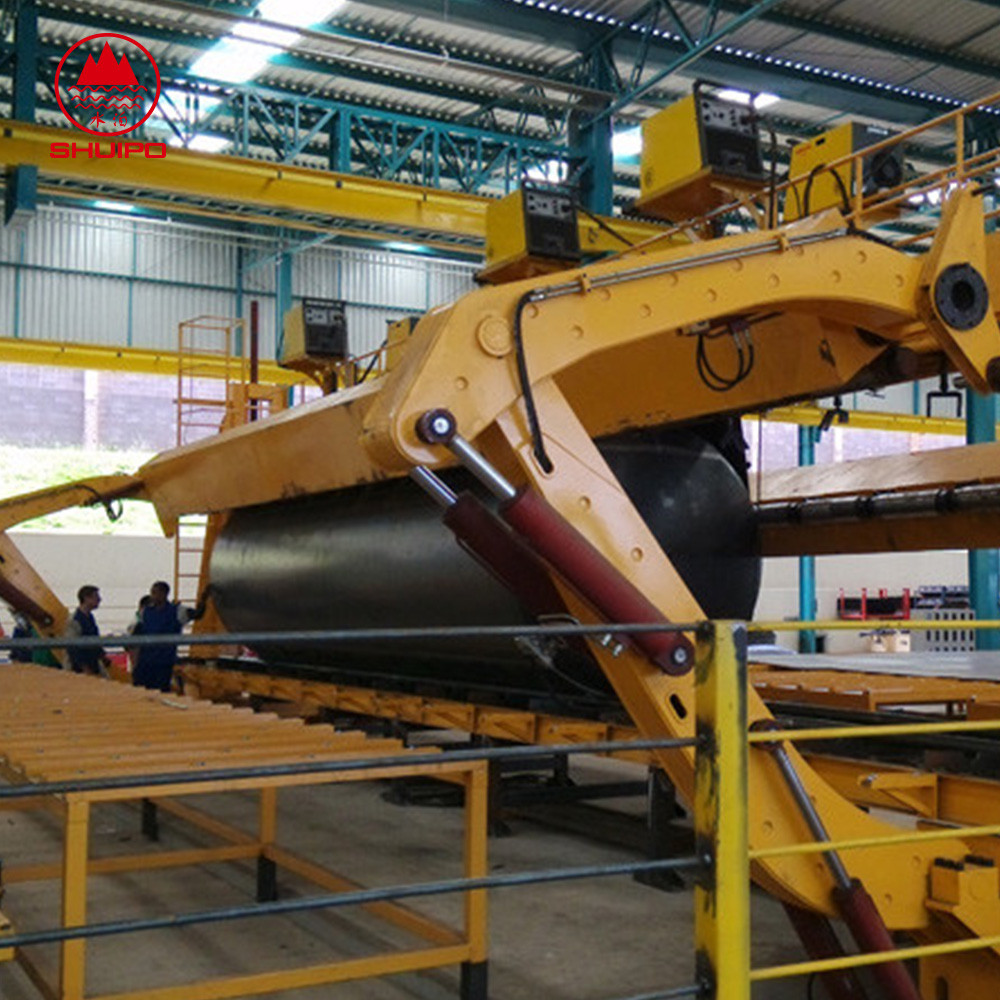

该设备适用于工件为等截面的筒体卷轧成型，制动臂为两关节的力臂组成，采用液压方式制动，把板材沿隔板或封头的外形卷制筒体，在卷制过程中，需要手动在罐体里面把板材和隔板点焊在一起。
采用钢结构件，强度高、变形小，满足刚度和韧性的同时减轻了设备的整体重量。可满足碳钢、不锈钢、铝合金等不同材质的加工；可以满足多种封头截面形状，主要有圆形、椭圆形、方圆形等。
技术参数及供货范围
技术参数
项 目 | 技术参数 |
最大直径 | 2700mm |
最小直径 | 1200mm |
工件最大长度 | 8000mm |
制动方式 | 液压制动 |
液压系统工作压力 | 15MPa |
工作台高度 | 570mm |
工件的厚度 | 碳钢3mm-8mm |
工件的厚度 | 不锈钢3mm-6mm |
工件的厚度 | 铝合金3mm-10mm |
压紧方式 | 液压 |
压紧梁移动方式 | 电动 |
电源电压 | AC380V 50HZ |
外形尺寸（长、宽、高） | 19500mm×8300mm×6100mm |
整机功率 | 20KW |
基本组成
名称 | 数量 |
包罐动臂 | 4套 |
包罐横梁 | 4套 |
压紧横梁 | 1套 |
移动支座 | 2套 |
罐体托持平台 | 1套 |
板料支撑架（带滚轮） | 2套 |
液压系统（含油管及附件） | 1套 |
电控系统（含线缆及附件） | 1套 |
易损件
名称 | 型号 | 数量 |
液压密封垫 | 1套 |
其他事项说明
设备制造执行标准
1） JB/T1829-1997 《锻压机械通用技术条件》
2) JB5226.2-2002 《机械安全、机械电器安全标准》
3) GB4064-1983 《电气设备安全设计导则》
4) GB4884-85 《绝缘导线的标记》
5） GB/T3766-2001 《液压系统通用技术条件》
制造及安装、调试
1、设备基础、配电柜由需方自制；
2、设备基础由需方提供图纸，供方按图施工制作；
3、设备安装、调试由供方负责，需方配合安装。
