结构及工作原理

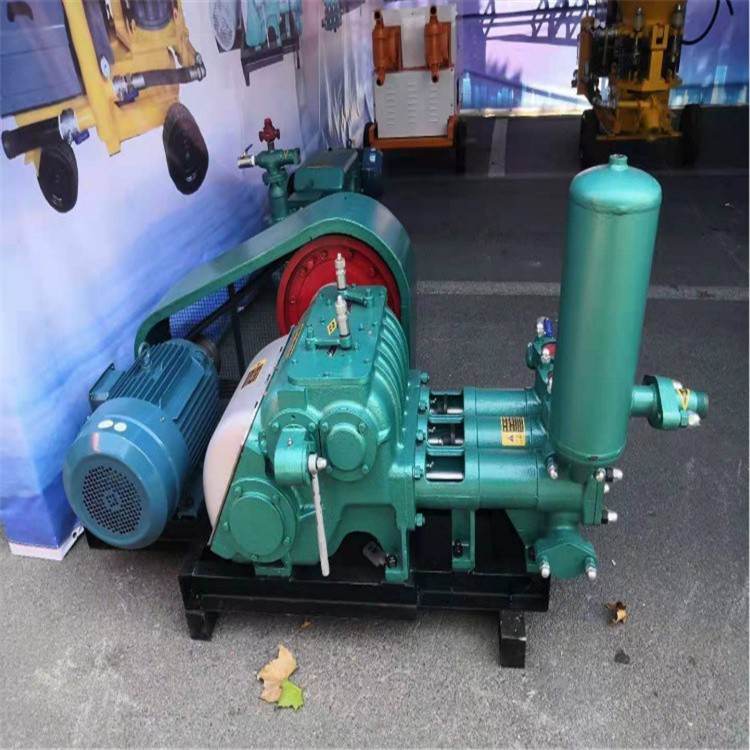

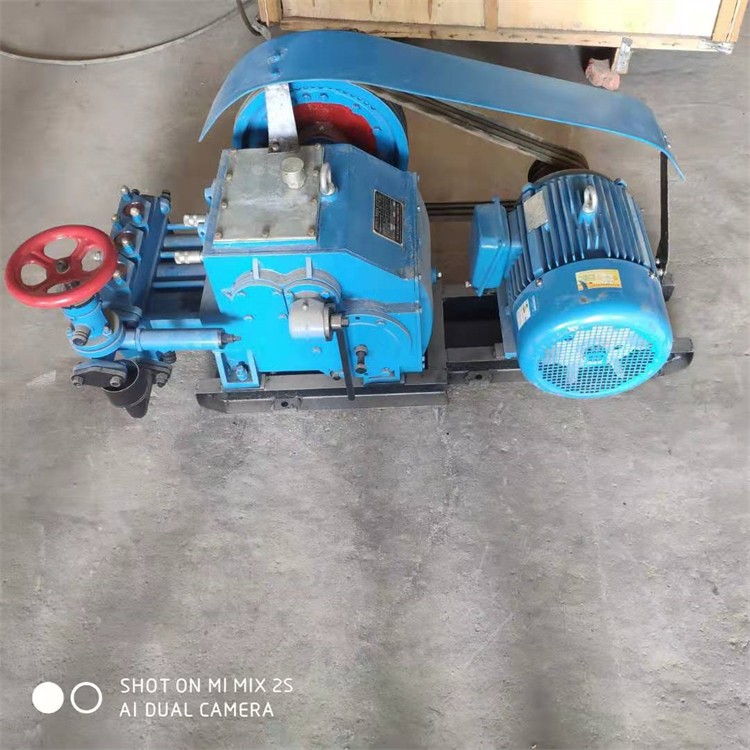

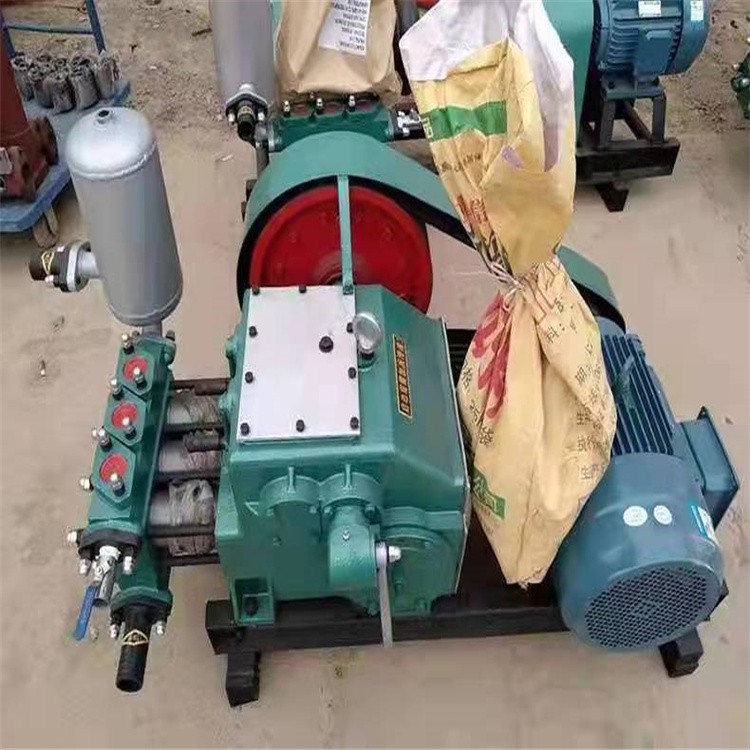

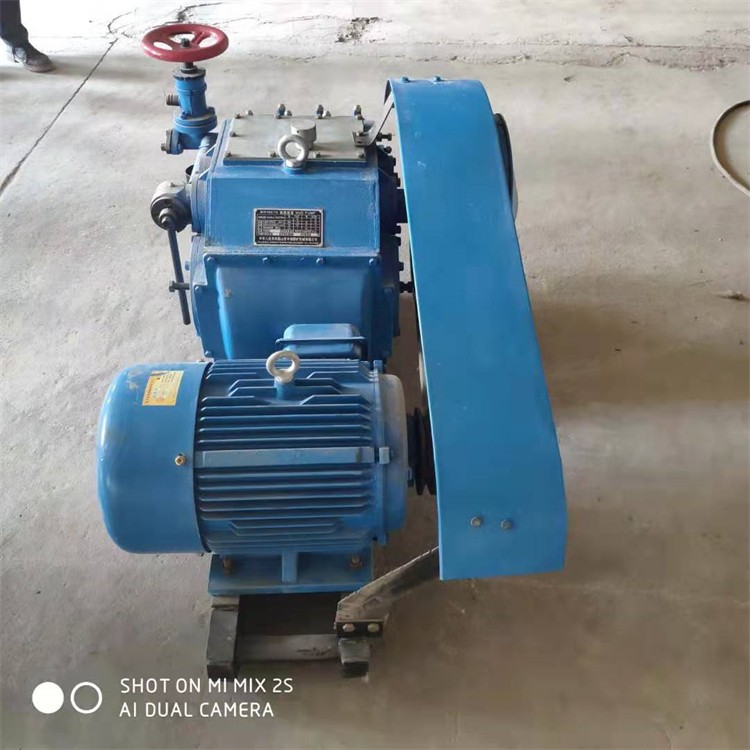

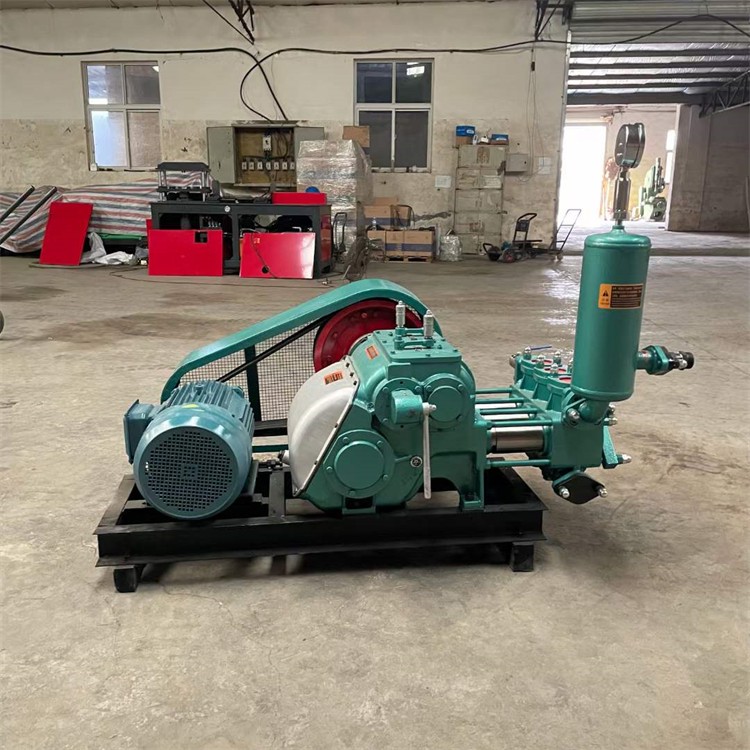

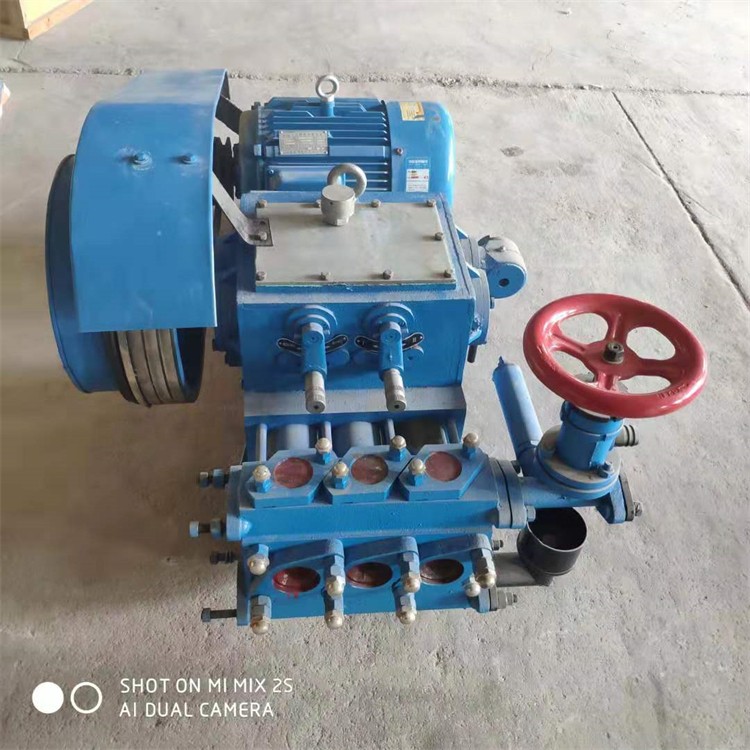

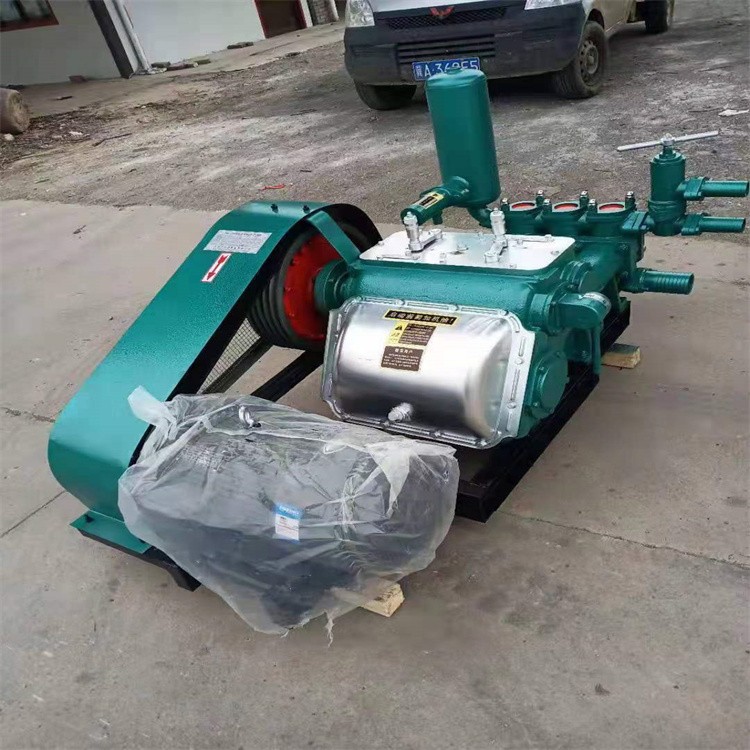

BW-160/10型注浆泵由泵头,泵体,离合器,防护罩,皮带及动力驱动,机架,空气室及压力表装置,滤水器等部件组成（见附录图1）。由电动机产生的动力经皮带,离合器传动至泵体,经曲轴连杆的旋转运动变为活塞的直线往复运动,从而控制泵头内钢球的开合进行吸排浆工作。
主要技术参数 （见表1）
（表1）
型式 | 三缸单作用卧式往复活塞泵 | |||
行程（mm） | 70 | |||
缸径（mm） | 70 | |||
档 位 | 快1 | 快2 | 慢1 | 慢2 |
泵速（r/min） | 200 | 132 | 83 | 55 |
流量（L/min） | 160 | 107 | 67 | 44 |
压力（MPa） | 2.5 | 4 | 6.5 | 10 |
输入扭矩（Nm） | 150 | |||
输入转速（r/min） | 610 | |||
额定功率（KW） | 11 | |||
较大吸水高度（m） | 2.5（清水） | |||
吸入管直径（mm） | 51 | |||
排出管直径（mm） | 25 | |||
外形尺寸(长×宽×高)（mm） | 1830×800×1030 | |||
重量（Kg） | 490 | |||
